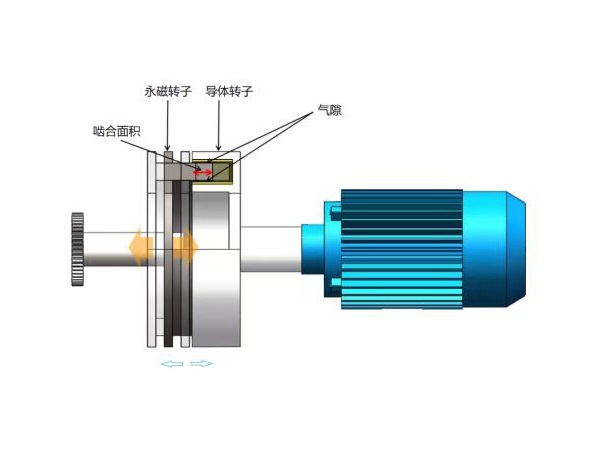

永磁调速器结构及工作过程

自动控制与闭环控制
调速磁耦配套技术成熟的电动执行器，与机械调速机构相连，接收4~20mA ，220V或380V的控制信号，通过调整调速磁耦的气隙，在线调节负载的转速。
控制信号可由DCS系统或PLC控制箱提供，实现远程控制或自动控制，也可以实现闭环控制。

永磁调速器节能原理

n--转速；N--功率；P-- 压力；Q--流量；T-- 扭矩
• 流量与转速的关系：Q1/Q2=n1/n2
• 压力与转速的关系：P1/P2=（ n1/n2 ）²
• 功率与转速的关系：N1/N2= （ n1/n2 ）³
• 扭矩与转速的关系：T1/T2=（ n1/n2 ）²

适合永磁调速器的节能工况

• 作为恒转矩传递设备，其输入转矩（电机输出）始终等于输出转矩。
• 需要调节流量的工况：在保持电机转速不变的情况下，根据负载的实际需要，需要调节气隙的大小，使调速器输出合适的转矩，避免出现“大马拉小车”的耗能现象即只做有用功。
• 同时，调速器的输入转矩也实时地得到了调节，达到了电机节能的目的。

永磁调速器的竞争力分析

其他控制/调速方式：
• 阀/风门节流系统
• 液力偶合器
• 变频器
• 多筒式和盘式油冷
• 多筒式和其他筒式

永磁调速器VS变频器

永磁调速器相较变频器的优点：

调速节能，超长寿命，高性价比，隔离振动，维护少等。
• 调速节能，调速范围0%~98%；
• 设计使用寿命30年；
• 无需新建设备房；
• 不受电磁干扰，也无电磁干扰，可以适应各种潮湿、灰尘、高温低温环境；
• 隔离振动，最大限度延长电机，设备轴承和密封寿命；
• 维护少，降低维护成本。

永磁调速器VS变频器VS液力偶合器

多筒式空冷永磁调速器VS盘式油冷：

优点：设备链少、体积小 、适用性广、成本低

妺妺的性放荡日记H相较其他筒式的优势：

• 散热更好：多筒结构分散发热，散热能力大幅提升；
• 设备空间尺寸更小：传力面更多，设备结构更集约，可以在有限直径内传递更大的扭矩；
• 功率匹配更精确便捷：永磁调速器可以通过不同功率筒的组合，进行更便捷和精确的调整；
• 复原性好：电机基础后延。

空冷妺妺的性放荡日记H为上海高率独家专利产品，是最新的第四代永磁调速器产品。

永磁调速器应用场合

两辅一主：两类辅机离心泵、离心风机及锅炉相关的引、送风机、冷却泵、凝泵。
功率范围：75-3200KW
电机转速：680、750、1000或1500rpm

永磁调速器在电厂适用范围

常见电厂调速磁耦使用举例 66W及以下机组列表

永磁联轴器和永磁调速器在电厂的应用场景示意图
